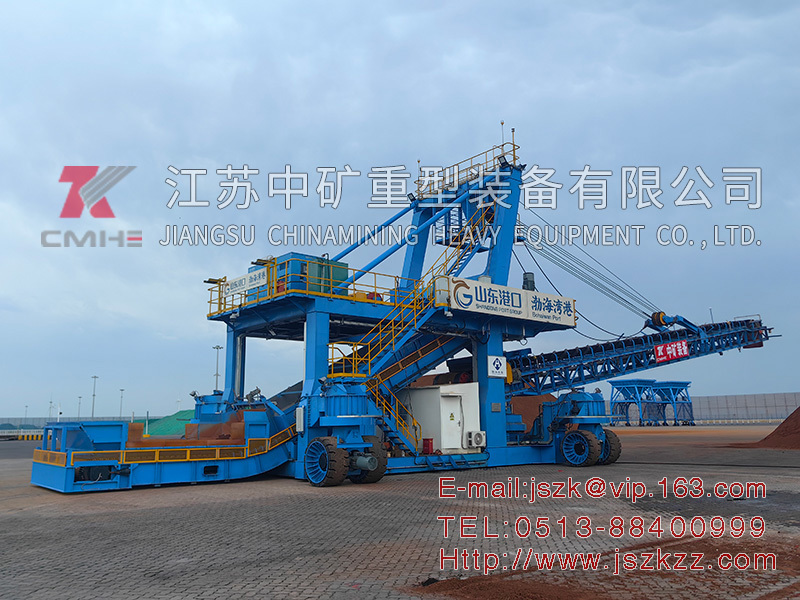

可转场板带复合散状物料输送一体机(地表给料机+移动式悬臂堆高机)

智能化可转场板带复合散状物料一体机，输送物料≥1000t/h，对不同输送物料具有更好的适应性，是一种大型、连续、高效的散料机械。采用轮胎式机构取代固定式移动轨道，重量轻，作业灵活，可任意转场，整机移动不存在局限性，输送机构采用板条和皮带复合结构，提高了装载和输送机构的适应性和承受力，显著提高了输送机的装载效率和能力;设计了智能化防过载系统，保证了大吨位、大输送量工作时装备的安全性。可转场板带复合散状物料一体机适用于堆粒度0～100 mm的沙、矿石等，物料堆密度：0.35～2.4 t/m3，是大中型火力发电厂、码头、矿山、冶金、化工和造纸厂等工矿企业的储料场专用的堆散状物料的优良设备。

关键词：

取料机；斗轮取料机；悬臂斗轮取料机

重型机械 | 电站辅机 | 工程总包 | 矿山机械 | 环保设备

所属分类：

服务热线：

可转场板带复合散状物料输送一体机(地表给料机+移动式悬臂堆高机)

　　该设备已取得6项专利：ZL202110986484.1、ZL202210230240.5、ZL202222405261.4、ZL202222405282.6、ZL202222458464.X、ZL20111219274.3

　　设备技术参数要求

　　1. 输送物料为：散料，密度：0.35-2.4t/m³颗粒：≤100mm。

　　2. 堆高12米以上。

　　3. 额定生产能力：≥1000 t/h(砂石)

　　4. 地面平整度欠佳，堆高机底盘高度大于35 厘米。

　　5. 采用40-60吨自卸卡车直接倒料至堆高机。

　　6. 堆料作业安全、可靠，须装设各种安全保护和指示装置。

　　7. 堆高机动力源：堆料过程中采用市电或发电机组供电。

　　设备主要特点

　　1. 板带复合链板机与皮带机组合在一起，实现了装载物料时耐冲击，运输过程中物料不漏料的功能。

　　2. 设备自带发电柴油机组，行走、堆料时无需额外电源，可在场地内任意转场。采用轮胎式机构取代固定式移动轨道，重量轻，作业灵活，整机移动不存在局限性。

　　3. 堆料高度超过12米，堆料皮带机最大堆料角度可到20°，比移动皮带机俯仰角度大。

　　4. 实现了物料装载、输送、堆料的一体化，减少操作人员。

　　5. 输送机构采用板条和皮带复合结构，提高了装载和输送机构的适应性和承受力，显著提高了输送机的装载效率和能力。

　　6. 设计了智能化防过载系统，保证了大吨位、大输送量工作时装备的安全性。

　　7. 设计了防尘润滑装置、环保型带吹扫装置等防护环保结构，可防止散料散落，大大减少了环境污染。

　　8. 与国内外同类先进产品对比，输送量大，达到≥1000t/h, 俯仰角度大，堆料高度高达12m以上装料时抗冲击能力强，板带复合链板机装料点可承载40吨物料的载荷，满足汽车瞬间倾倒的物料。

　　设备主要部件

　　该设备包括行走机构；链板进料装置；带式输送机系统；臂架俯仰机构；臂架旋转机构；卡车爬坡装置；液压系统；控制系统；配电系统(移动式电站)等。全部系统可以在堆场场地内移动，行走机构的行走轮采用重载汽车实心轮胎，无须在堆场内布置固定轨道，增加堆场利用率；进料装置与输送悬臂集为一体，二者均安装于一个公共底盘之上，构成一体式移动堆高机；臂架俯仰机构采用钢丝绳俯仰形式，臂架旋转机构采用回转减速电机和回转轴承，配电系统采用发电机组和电缆卷筒供电，整个系统具有完整地独立性。
