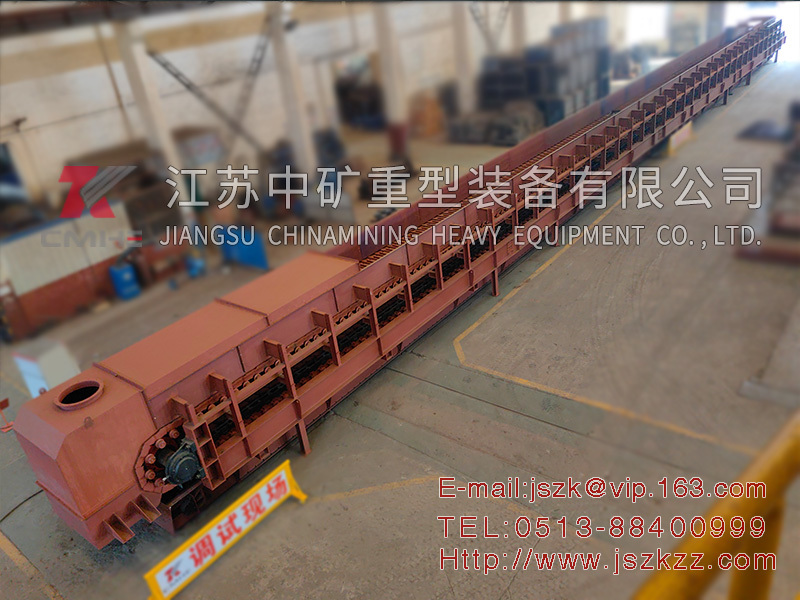

中型板式输送机
产品简介
中型板式输送机系间歇给料机械,适用于短距离输送给料粒度400mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门,广泛用于从储料仓往破碎、运输机械做均匀间歇给料。可水平安装也可倾斜安装,可向上倾角20度。一般适应松散密度小于12400kg/m3、温度400摄氏度以下的物料。
产品特点
•尾部装置采取设计,适用于多雨潮湿地区,不会因粘式物料聚积尾部而造成链条出现跳齿现象,影响生产。
•牵引链和承载链分开,动载荷小,提高寿命。输送链是按IS01977/1-1976设计制造的,选材优良,质量可靠,互换性好。
•头部装置链轮由3瓣齿组成,不需要拆卸链,即可更换齿轮,易维护,链轮奇偶数齿分开传动,寿命可增加一倍。链轮表面进行硬化处理使用寿命长,符合1977/II -1974的规定。
•机器全部采用了滚动轴承支撑结构,密封和润滑性能好,运行阻力小,便于维修保养,因而具有节能和维护简单的特点。
•本机宽度参数参照F.L.SMLDTH(丹麦)和AUMUND(德国)公司标准设计

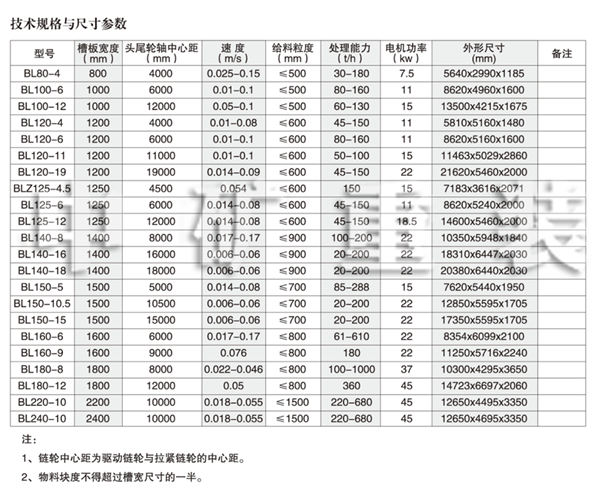

型式、基本参数与尺寸
•型式
中型板式输送机按承载物料的输送槽结构分为三种型式
P型一输送槽承载板的纵剖面为平板型,适用于沿水平或倾角小于等于15°输送块状物料。
L型一输送槽承载板的纵剖面为波浪形,适于沿水平或倾角小于或等于25°输送块状和颗粒状物料。
H型一输送槽承载板的纵剖面为圆弧形,适于沿水平或倾角小于或等于25°输送潮湿和粘性的物料。
注意事项
1、链轮中心距的允许偏差≤一个链节距
2、输送机的给料速度按下列系列选取,其偏差不得超过:±10%
0.01; 0.02; 0.03; 0.04; 0.05; 0.063; 0.08; 0.10; 0.125; 0.16; 0.20;
0.25m/so 当输送机给料速度需要调节时,采用调速电机。一般采用Y系列异步电动机。
3、牵引链采用套筒滚子输送链,节距系列为:200; 250; 315; 400mm
4、链轮采用套筒滚子输送链链轮的设计规则,齿数从以下数目中选取:6; 8; 9; 10.
5、输送机的传动方式分为右传动、左传动和双边传动三种,传动装S在物料运行方向的右侧为右传动,反之为左传动。分别用Ⅰ和Ⅱ标示。双边传动不作标注。
6、按输送槽的宽度,对槽体的支承分为两种形式。当输送槽宽度小于或等于1600mm 时,由固定在输送槽两端的棍轮支承槽体,滚轮沿支架的上下导轨运行。当输送槽宽度大于1600mm时,由固定在机架上棍子支撑槽体。

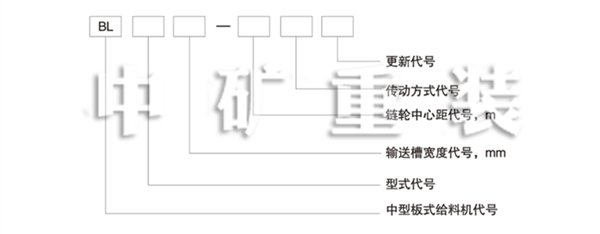

7、型号标记
标记示例:输送播宽度B为1600mm,形式为L型,链轮中心距L为15m,右传动方式的通用固定式中型板式输送机标记为:板式输送机 BL1600-15 I JB/T4255—1999
