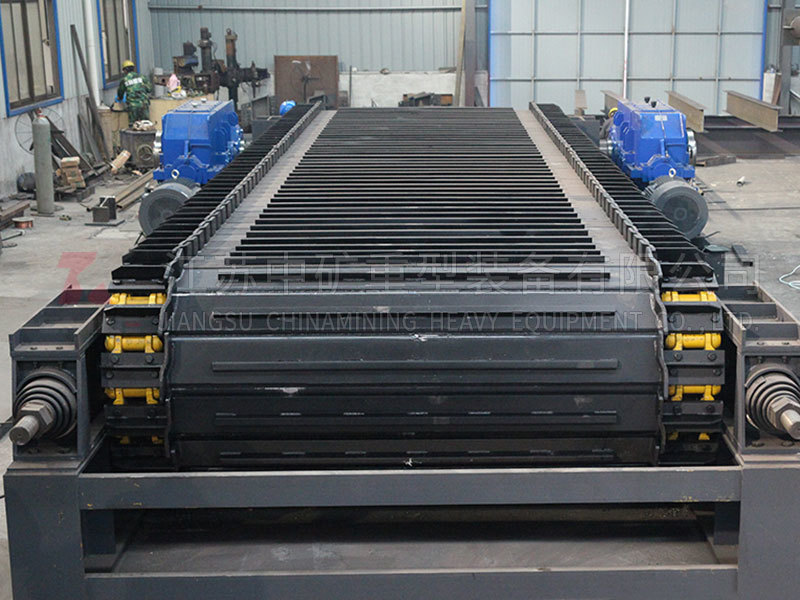

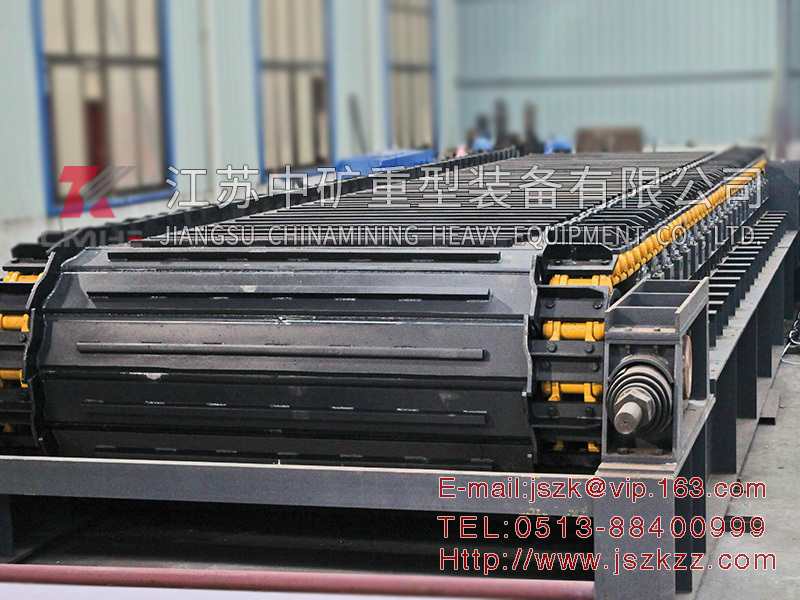

重型板式输送机
产品简介
BZ型重型板式输送机是运输机械的辅助设备,该机在大型选矿厂破碎分级车间及水泥、建材等部门,作为料仓向初级破碎机连续和均匀给料之用,也可用于短距离输送粒度与比重较大的物料。可水平安装,也可倾斜安装,倾角12度。
产品特点
•驱动链条采用专业厂家生产的标准干式履带链条,无需润滑,安装维护方便。
•所有键连接部位均采用胀套和锁紧盘连接,不损伤轴径,减少应力集中,方便拆装。
•槽板为冲压焊接结构,槽板互相搭接,工作时不漏料,槽板上下加强,具有更大的承载能力。
•驱动装置采用悬挂单点浮动支撑方式,齿经啮合不受基础精度影响,可大限度减少板喂机的径向安装尺寸。
型式、基本参数与尺寸
•型式
重型板式输送机按照传动方式分
a)右传动:传动装置在物料运行方向右侧
b)左传动:传动装置在物料运行方向左侧
按照给料速度变化方式分
a)定速式
b)调速式
技术规格与尺寸参数
型号 |
槽板宽度(mm ) (mm ) |
头尾轮轴中心距(mm ) |
速度 (m/s) |
给料粒度(mm ) |
处理能力(t/h) |
电机功率(kw) |
外形尺寸(mm) |
备注 |
BZ160-9 |
1600 |
9000 |
0.01-0.07 |
≤1000 |
27-270 |
30 |
11250x4153x2890 |
|
BZ180-8 |
1800 |
8000 |
0.01-0.07 |
≤1000 |
≤500 |
37 |
10250x4153x2890 |
|
BZ180-8.75 |
1800 |
8750 |
0.01-0.07 |
≤1000 |
≤500 |
37 |
11050x4553x2890 |
|
BZ180-9 |
1800 |
9000 |
0.01-0.07 |
≤1000 |
≤500 |
37 |
11250x4553x2890 |
|
BZ180-9.8 |
1800 |
9800 |
0.01-0.07 |
≤1000 |
≤500 |
37 |
12000x4553x2890 |
|
BZ180-10 |
1800 |
10000 |
0.01-0.07 |
≤1000 |
≤500 |
37 |
12200x4553x2890 |
|
BZ200-9.8 |
2000 |
9800 |
0.01-0.07 |
≤1000 |
≤500 |
37 |
12000x4553x2890 |
|
BZ220-10 |
2200 |
10000 |
0.01-0.07 |
≤1200 |
≤700 |
45 |
12000x4753x2890 |
|
BZ230-10 |
2300 |
10000 |
0.01-0.07 |
≤1500 |
≤800 |
45 |
12000x4853x2890 |
|
BZ240-10 |
2400 |
10000 |
0.02-0.06 |
≤1600 |
≤850 |
2x37 |
12000x4953x2890 |
|
BZ250-11.5 |
2500 |
11500 |
0.01-0.07 |
≤1800 |
550-900 |
2x45 |
12000x5053x2890 |
|
注:
1、中心距为驱动链轮中心线与拉紧链轮轴心线之间的距离。
2、链板宽度为链板底部的内侧宽度。
注意亊项
1、链轮中心距的允许偏差在一个链节距
2、输送机的给料速度按下列系列选取,其偏差不得超过±10%
速度 代号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
T |
速度 m/s |
0.02 |
0.025 |
0.03 |
0.04 |
0.05 |
0.06 |
0.08 |
0.10 |
0.12 |
0.16 |
0.20 |
0.02-0.2或0.05-0.16 |
注:T为调速式速度代号,其中0.05-0.16适 |
用于BZ3150 |

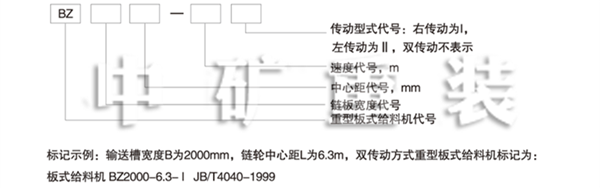

型号标记
