圆锥式破碎机

　　圆锥式破碎机的概述及其用途：

　　圆锥式破碎机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业，适用于破碎坚硬与中硬矿石及岩石，如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。圆锥破碎机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理，故使用寿命长，而破碎产品的粒度均匀，减少了循环负荷，在中、大规格破碎机中，采用了液压清腔系统，减少了停机时间，且每种规格的破碎机腔型多，用户可根据不同的需要，选择不同的腔型，适应用户需要。本机密封采用润滑脂密封，避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷，弹簧保险系统是过载保护装置，可合异物、铁块通过破碎腔而不危害破碎机。

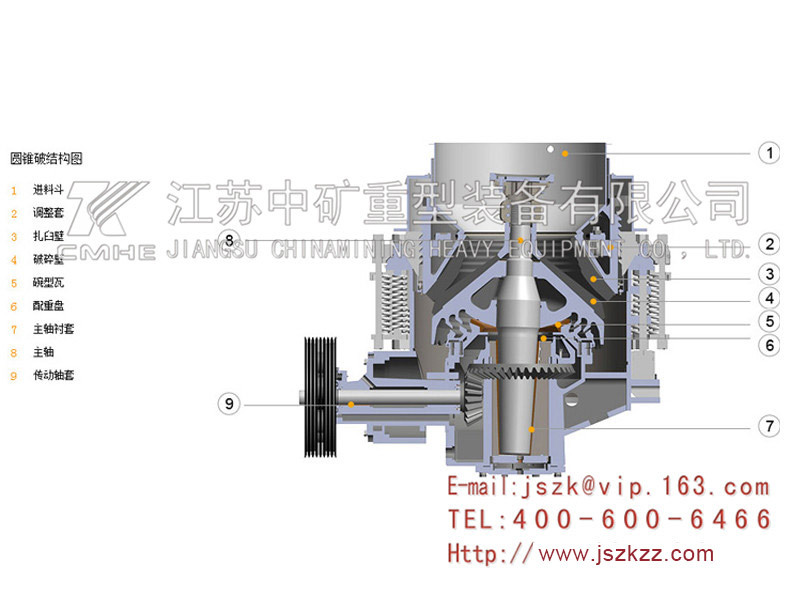

　　圆锥式破碎机的工作原理：

　　圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有高锰钢衬板。排矿口大小采用液压或手动进行调整。

　　技术参数：

型号	破碎锥直径(mm)	最大进料粒度(mm)	排料口调整范围mm)	处理能力(t/h)	电机功率(kW)	主轴摆次数(r/min)	外型尺寸(mm)
PYB900	900	115	12-50	50-90	55	333	2692×1640×2350
PYZ900	900	60	5-20	20-65	55	333	2692×1640×2350
PYD900	900	50	3-30	15-50	55	333	2692×1640×2350
PYB200	1200	145	20-50	110-168	110	300	2790×1878×2844
PYZ200	1200	100	8-25	42-135	110	300	2790×1878×2844
PYD200	1200	50	3-25	18-105	110	300	2790×1878×2844
PYB750	1750	215	25-60	280-480	160	245	3910×2894×3809
PYZ750	1750	185	10-30	115-320	160	245	3910×2894×3809
PYD750	1750	85	5-15	75-230	160	245	3910×2894×3809
PYB2200	2200	300	30-60	590-1000	280	220	6440×2900×5057
PYD2200	2200	100	5-15	120-340	280	220	6440×2900×5057
