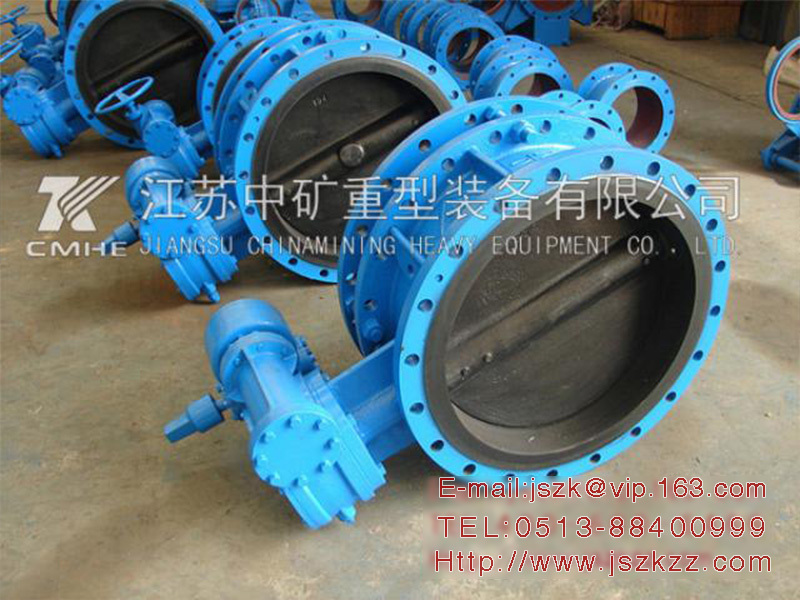

ZGF-450/650自动调节高温蝶阀


一、概述ZGF-450/650自动调节高温蝶阀普通适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、工程、烟气治理、热能回收等管道系统中。对管道中气体介质按不同控制信号调节流量大小和切断。 二、结构特点:ZGF-450/650自动调节高温蝶阀采用不锈钢、碳钢焊接。具有耐高温、耐磨损、结构合理、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等有点。可水平安装或垂直安装。配用DKJ、ZKJ、伯纳德等电动执行器及有关配件,可实现手动、自动无干扰切换,微机程控、自动控制或集中控制,是实现自动化控制操作、调节流量的理想设备。 三、性能参数公称压力介质流速泄漏率适用温度适用介质0.05MPa≤25m/s≤1.5%≤450℃烟气、空气、粉尘气体等高温气体≤650℃ 四、工作原理由电动执行器接受变送、调节DCS、PLC等上位仪表的控制信号或操作手控信号,输出角位移带动传动轴,把动力传给阀轴带动碟板作同步运动,达到全开、全闭及任意调节的目的。电动执行器与碟板的开度同步反馈0~10mA或4~20mA直流电信号。用户可根据电流信号来控制碟板的任意开度,达到调节的目的。 五、安装及调试1、水平安装或垂直安装的阀门阀轴应处于水平位置,执行器不允许作起吊用,并严禁损伤。2、安装前,清洁阀门内腔,不允许有任何杂物和污垢附着。3、安装前,先手动启闭阀门一个周期,按用户工作系统要求对阀门作适当的调整(出厂时已作标准调整),运行无误后将阀门处于全闭状态再进行安装。4、手动操作时,应切断电源,不得在手轮上增加辅助杠杆,手轮顺时针旋转为阀关,反之为开。5、法兰连接的阀门安装如示意图,加密封垫后均匀锁紧联接螺栓。调试阶段先调试手动,运行无误后将碟板开启一个角度,在调试电传动部分。6、调试完后,进行综合性能检查:接通电源开闭阀门,当阀门至“全开”“全闭”位置时,行程控制机构应准确地切断电源,而转距限位机构处于临界动作状态。开度指示机构应准确地显示阀门的开启状态。当手动与电动机构转换时,应切断电源。 六、运输与保管1、运输时,应避免撞击阀门,阀门应处于全闭位置以防止运输过程中碟板和传动部件损坏。2、当阀门水平放置运输时,传动装置及传动部位应悬空,以防止传动轴受力过大变形损坏。3、传动装置及传动部位应作防潮、防雨处理。4、ZGF-450/650自动调节高温蝶阀应存放在干燥的室内,不允许露天存放或堆置。长期存放时应使阀门处于关闭状态,各传动部位加润滑油,传动装置作防潮、防尘处理。 七、维护和检修1、定期检查各传动部位的运行情况。2、定期更换电动执行器、减速器的润滑油,以保证ZGF-450/650自动调节高温蝶阀机械部分不受损坏。3、定期检查阀门转轴处的密封状况,如发现密封问题请更换或填加石墨填料。 八、订货须知1、选用订货时,请参照ZGF-450/650自动调节高温蝶阀产品样本规格、型号、客户选用执行器代号及技术参数(使用温度、设备工况、介质性质等)。2、样本所示产品图例及表格中所列执行器型号为南通中矿基本配置,若有需要(防爆、户外、调节性、开关型等)另行配置执行机构,请参照样本附录中相应执行配置说明,并加以标注在基本型号后面。3、选用订货时,若未注明客户选用执行器代号的按南通中矿基本型配置,其基本型为普通型装置,不带任何有关要求及相关配件。4、表格中未列规格、用于介质或其他要求,请与南通中矿经销部、技术部门联系,可为您另行设计,制造。
