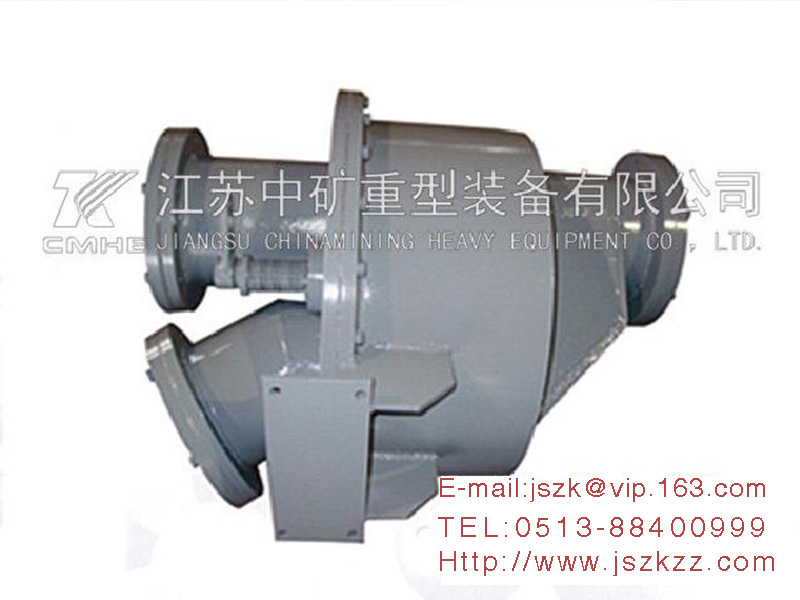

SK双路输送阀

一、用途

SK双路输送阀普通适用于建材、冶金、矿山、石化、电力、轻工等行业，用于高压气力输送水泥、水泥生料、石灰石、煤粉等粉状物质的管道系统中，起输送换向的作用，一般安装在管道的分叉部位。

二、结构特点

SK双路输送阀内部换向采用旋转阀盘，由调压装置控制阀盘与密封面的吻合，阀盘外形采用刀口形式，以便在运动中切除密封面上的附着物，保证密封性能。南通中矿双路输送阀结构完善，换向灵活、可靠，气密性好等，且输送通道平滑光洁、无卡阻，确保流体通畅。S为蜗轮传动式，D为电动传动式，Y为电液动传动式。

三、规格

SK两路输送阀有8个规格，其中76mm（3"）至 152.4（6"）的阀与40号壁系列的管子内径相匹，配 203mm（ 8"）到356mm（ 14"）的阀与30号壁厚系列的管子内径相匹配，SK阀操作杆左装和右装两种型式有手动及电动的两种操作，温度可达204℃（400℉）。

四、工作原理

SK双路输送阀主要由左、右阀体，旋转阀盘，调节装置，密封面及定位凸轮等部件组成。人工手动操作手轮带动蜗轮附驱动操作杆，阀盘一起动作，是阀体处于直通或支路位置，刻度盘反馈阀盘位置；当驱动装置得到指令动作时，带动操纵杆，阀盘一起动作，使阀体处于直通或支路位置，同时反馈位置信号，定位凸轮机构在阀盘到为时，动作电气开关，反馈信号。

五、型号编制说明

SKK—150 S蜗轮传动、D电动、Y电液动

六、性能参数
