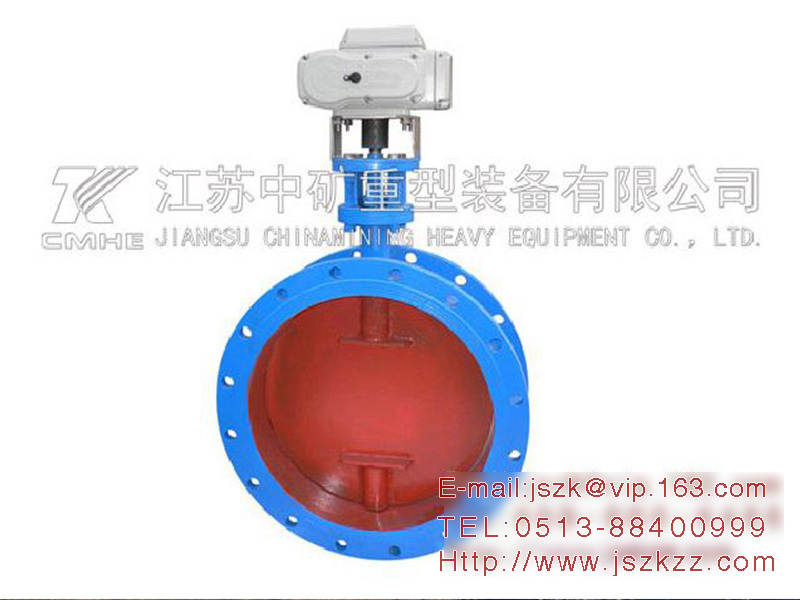

轻型蝶阀
轻型蝶阀普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风等管道系统中。 对管道中气体介质按不同控制信号调节流量大小和切断。
结构特点:
轻型自动蝶阀采用碳素钢焊接。具有重量轻、结构简单、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长、可任意安装等优点。配用电子式电动执行器及有关配件,可实现手动、自动无干扰切换。采用电子控制模块 , 无须外接伺服放大器 , 直接接受仪表或计算机输出 4 ~ 20mA 信号 , 按输入信号和电装位置进行智能调整自动定位。能微机程控、自动控制或集中控制,是实现自动化控制操作、调节流量的理想设备。
外形连接尺寸:
DN |
D |
D1 |
B |
n-d |
E |
E1 |
L |
100 |
160 |
135 |
80 |
4-Φ10 |
505 |
405 |
260 |
150 |
210 |
185 |
80 |
8-Φ10 |
555 |
430 |
260 |
200 |
260 |
235 |
80 |
8-Φ10 |
605 |
455 |
260 |
250 |
310 |
285 |
100 |
12-Φ10 |
655 |
480 |
260 |
300 |
360 |
335 |
100 |
12-Φ10 |
705 |
505 |
260 |
350 |
410 |
385 |
100 |
12-Φ10 |
755 |
530 |
260 |
400 |
480 |
445 |
120 |
16-Φ12 |
805 |
555 |
260 |
450 |
530 |
495 |
120 |
16-Φ12 |
895 |
610 |
260 |
500 |
580 |
545 |
120 |
20-Φ12 |
945 |
635 |
260 |
600 |
680 |
645 |
120 |
20-Φ12 |
1045 |
685 |
260 |
700 |
780 |
745 |
140 |
20-Φ12 |
1145 |
735 |
380 |
800 |
880 |
845 |
140 |
24-Φ12 |
1245 |
785 |
380 |
900 |
980 |
945 |
140 |
24-Φ12 |
1345 |
835 |
380 |
1000 |
1100 |
1055 |
160 |
28-Φ14 |
1445 |
885 |
380 |
1100 |
1200 |
1155 |
160 |
28-Φ14 |
1545 |
935 |
380 |
1200 |
1300 |
1255 |
160 |
28-Φ14 |
1645 |
985 |
380 |
1300 |
1400 |
1355 |
160 |
32-Φ14 |
1765 |
1045 |
380 |
1400 |
1500 |
1455 |
160 |
36-Φ14 |
2010 |
1230 |
380 |
1500 |
1600 |
1555 |
160 |
36-Φ14 |
2110 |
1280 |
380 |
1600 |
1700 |
1655 |
160 |
40-Φ14 |
2210 |
1330 |
380 |
1700 |
1820 |
1765 |
200 |
40-Φ18 |
2310 |
1380 |
380 |
1800 |
1920 |
1865 |
200 |
44-Φ18 |
2410 |
1430 |
380 |
1900 |
2020 |
1965 |
200 |
44-Φ18 |
2510 |
1480 |
380 |
2000 |
2120 |
2065 |
200 |
48-Φ18 |
3030 |
1950 |
400 |
2100 |
2220 |
2165 |
200 |
48-Φ18 |
3130 |
2000 |
400 |
2200 |
2320 |
2265 |
200 |
48-Φ18 |
3230 |
2050 |
400 |
2300 |
2420 |
2365 |
240 |
48-Φ18 |
3330 |
2100 |
400 |
2400 |
2520 |
2465 |
240 |
48-Φ18 |
3430 |
2150 |
400 |
2500 |
2620 |
2565 |
240 |
52-Φ18 |
3530 |
2200 |
400 |
2600 |
2720 |
2665 |
240 |
52-Φ18 |
3680 |
2290 |
450 |
2700 |
2830 |
2770 |
280 |
56-Φ22 |
3780 |
2340 |
450 |
2800 |
2930 |
2870 |
280 |
60-Φ22 |
3880 |
2390 |
450 |
2900 |
3130 |
2970 |
280 |
60-Φ22 |
3980 |
2440 |
450 |
3000 |
3230 |
3070 |
280 |
60-Φ22 |
4080 |
2490 |
450 |
轻型蝶阀II
轻型自动蝶阀,普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风等管道系统中。对管道中气体介质按不同控制信号调节流量大小和切断。
结构特点:
轻型自动蝶阀,采用碳素钢焊接。具有重量轻、结构简单、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长、可任意安装等优点。配用电子式电动执行器及有关配件,可实现手动、自动无干扰切换。采用电子控制模块,无须外接伺服放大器,直接接受仪表或计算机输出4~20mA信号,按输入信号和电装位置进行智能调整自动定位。能微机程控、自动控制或集中控制,是实现自动化控制操作、调节流量的理想设备。
性能参数:
公称压力 |
介质流速 |
泄漏率 |
适用温度 |
适用介质 |
0.05MPa |
≤ 25 m/s |
