电动楔式闸阀是一种做直线运动的阀门，电动楔式闸阀与Z型多回转执行机构相配，有开关型和智能型。此电动楔式闸阀操作简单是一种常见的启闭阀，电动楔式闸阀利用闸板的上下工作来接通和关断管道中的流体介质。电动楔式闸阀广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

关键词：

重型机械 | 电站辅机 | 工程总包 | 矿山机械 | 环保设备

所属分类：

粉体阀门

高温管道阀门

电话

服务热线：

0513-88400999

更多产品
产品咨询

电动楔式闸阀

一、概述

电动楔式闸阀是一种做直线运动的阀门，电动楔式闸阀与Z型多回转执行机构相配，有开关型和智能型。此电动楔式闸阀操作简单是一种常见的启闭阀，电动楔式闸阀利用闸板的上下工作来接通和关断管道中的流体介质。电动楔式闸阀广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。


二、阀特点及应用范围

1、流体阻力小，密封面受介质的冲刷和侵蚀小（闸板开启度高）

2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力。

3、形体简单，制造工艺性好，使用范围广。

4、闭阀所需力矩较小。


三、技术参数和性能指标

型号 规格 额定转矩 (N.m) 公称推力 (KN) 阀杆直径上限 (mm) 转圈数上限(圈) 手动 速比 输出转数(r/min) 电机
型号
功率
(KW)
电流
(A)
Z5 50 20 28 10 1:1 12
YDF112
0.12
0.7
Z10 100 40 28 50 1:1 24
YDF212
0.25
1.3
36
YDF221
0.37
1.6
Z15 150 40 28 50 1:1 24
YDF221
0.37
1.6
36
YDF222
0.55
2.4
Z20 200 100 40 50 1:1 18
YDF221
0.37
1.6
Z30 300 100 40 50 1:1 18
YDF222
0.55
2.4
Z45 450 150 48 120 1:1 24
YDF311
1.1
3.4
20:1 36
YDF312
1.5
4.5
Z60 600 150 48 120 1:1 24
YDF312
1.5
4.5
          20:1 36
YDF321
2.2
6.5
Z 90 900 200 60 120 1:1 24
YDF321
2.2
6.5
25:1 36
YDF322
3
9
Z120 1200 200 60 120 1:1 24
YDF322
3
9
25:1
Z180 1800 325 70 150 25:1 24
YDF411
4
11
36
YDF412
5.5
14
Z250 2500 325 70 150 25:1 24
YDF412
5.5
14
Z250 3500 700 78 120 25:1 18
YDF421
7.5
19
Z500 5000 700 78 120 25:1 18
YDF422
10
26

备注：如用户需要,本厂可提供其他的转速

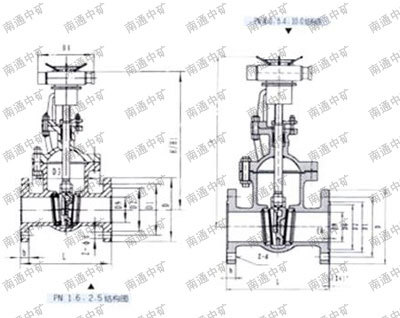

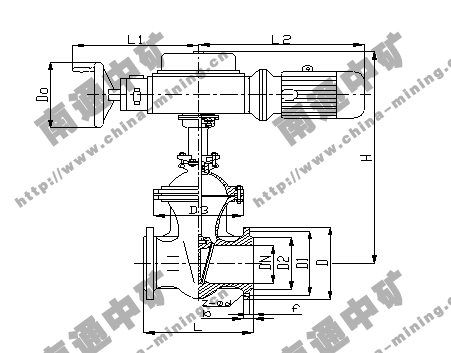

四、外形尺寸和连接尺寸 Z941H—16C　　Z941Y—16P　　Z941Y—16R　Z941Y—16I　　　　　　　（1.6MPa）



公称 通径 DN(mm) 尺　　 寸(mm) 重量 (kg)
L D D1 D2 b Z—Φd D3 H L1 L2 Do
40 240 145 110 85 16 4-Φ18
50 250 160 125 100 16 4-Φ18 165 574 170 308 400 106
65 265 180 145 120 18 4-Φ18   625
80 280 195 160 135 18 8-Φ18 205 665 170 308 400 126
100 300 215 180 155 20 8-Φ18 232 756 170 349 400 136
125 325 245 210 185 22 8-Φ18 232 756 325 411 250 145
150 350 280 240 210 24 8-Φ23 335 758 325 411 250 210
200 400 335 295 265 26 12-Φ23 400 1074 460 276 250 310
250 450 405 355 320 30 12-Φ25 475 1269 530 353 360 455
300 500 460 410 375 30 12-Φ25 530 1514 545 368 360 560
350 550 520 470 435 34 16-Φ25 610 1750 577 426 400 885
400 600 580 525 485 36 16-Φ30 710 1900 617 445 400 1120
450 650 640 585 545 40 20-Φ30   2070     400 1320
500 700 705 650 608 44 20-Φ34 800 2240 408 573 400 1516



Z941H—25　　Z941Y—25P　　Z941Y—25R　　Z941Y—25I　　　　　　　　　　　(2.5Mpa)



公称 通径 DN(mm) 尺　　　寸(mm) 重量 (kg)
L D D1 D2 b Z—Φd D3 H L1 L2 Do
40 240 145 110 85 18 4-Φ18
50 250 160 125 100 20 4-Φ18 165 378 197 363 400 110
65 265 180 145 120 22 4-Φ18 185 378 197 363 400 116
80 280 195 160 135 22 4-Φ18 213 580 197 363 400 135
100 300 230 190 160 24 8-Φ23 260 770 325 381 250 149
125 325 270 220 188 28 8-Φ25 295 885 325 381 250 192
150 350 300 250 218 30 8-Φ25 335 950 325 381 250 216
200 400 360 310 278 34 12-Φ25 400 1090 325 381 250 286
250 425 425 370 332 36 12-Φ30 475 1290 325 441 250 366
300 450 485 430 390 40 16-Φ30 530 1510 408 475 360 658
350 550 550 490 448 44 16-Φ34 610 1710 408 505 360 774
400 600 610 550 505 48 16-Φ34 710 1922 445 558 400 989
450 650 660 600 555 50 20-Φ34   2080
500 700 730 660 610 52 20-Φ41   2260
600 800 840 770 718 56 20-Φ41   2750
700 900 955 875 815 60 24-Φ48   3590
800 1000 1070 990 930 64 24-Φ48   4300



Z941H—40　　Z941Y—40P　　Z941Y—40R　　Z941Y—40I　　　　　　　　　(4.0Mpa)



公称 通径 DN(mm) 尺　　　寸(mm) 重量 (kg)
L D D1 D2 b Z—Φd D3 H L1 L2 Do
40 240 145 110 85 76 4-Φ18 18         60
50 250 160 125 100 88 4-Φ18 20 480       77
65 280 180 145 120 110 8-Φ18 22 595       86
80 310 195 160 135 121 8-Φ18 22 690       140
100 350 230 190 160 150 8-Φ23 24 760       160
125 400 270 220 188 176 8-Φ25 28 830       260
150 450 300 250 218 204 8-Φ25 30 910       300
200 550 375 320 282 260 12-Φ30 38 1150       320
250 650 445 385 345 313 12-Φ34 42 1366 577 426 400 595
300 750 510 450 408 364 16-Φ34 46 1580 617 401 400 800
350 850 570 510 465 422 16-Φ34 52 1750 621 595 500 1320
400 950 655 585 535 474 16-Φ41 58 2035 712 430 400 1870
500 1150 755 670 612 575 20-Φ48 62 2423 712 430 400 2350



Z941H—64　　　Z941Y—64P　　　Z941Y—64R　　　Z941Y—64I　　　(6.4Mpa)



公称 通径 DN(mm) 尺　　寸(mm) 重量(kg)
L D D1 D2 b Z—Φd D3 H L1 L2 Do
50 250 175 135 105 88 4-Φ23 26 574 381 325 250 87
65 280 200 160 130 110 8-Φ23 28 688       94
80 310 210 170 140 121 8-Φ23 30 662 381 325 250 138
100 350 250 200 168 150 8-Φ25 32 772 381 325 250 190
125 400 295 240 202 176 8-Φ30 36 1050 407 573 320 310
150 450 340 280 240 204 8-Φ34 38 1000 411 325 250 327
200 550 405 345 300 260 12-Φ34 44 1293 407 613 320 420
250 650 470 400 350 313 12-Φ41 48 1450 617 455 400 722
300 750 530 460 412 364 16-Φ41 54 1685 534 780 500 790
350 850 595 525 475 422 16-Φ41 60 1875 534 780 500 1100
400 930 670 585 525 474 16-Φ48 66 2040 937 430 400 2040
500 1150 800 705 640 576 20-Φ54 70 2600 937 430 400 2630



Z941H—100　　Z941Y—100P　　Z941Y—100R　　Z941Y—100I　　(10.0Mpa)



公称 通径 DN(mm) 尺　　寸(mm) 重量(kg)
L D D1 D2 D8 b f Z-Φd H
50 250 195 145 112 85 28   4-Φ25 680 150
65 280 220 170 138 110 32   8-Φ25 730 180
80 310 230 180 148 115 34 3 8-Φ25 795 190
100 350 265 210 172 145 3 3 8-Φ30 880 300
125 400 310 250 210 175 42 3 8-Φ34 943
150 450 350 290 250 205 46 3 12-Φ36 1234 400
200 550 430 360 312 265 54 3 12-Φ41 1339 484
250 650 500 430 382 320 60 3 12-Φ41 1470 803
300 750 585 500 442 375 70 4 16-Φ41 1830
350 850 655 560 498 422 76 4 16-Φ54 2185 1510



Z941H—160　　　Z941Y—160I　　　　　　(16.0Mpa)



公称 通径 DN(mm)
尺　　寸(mm)
 重量 (kg)
L D D1 D2 D8 b f Z-Φd H
50 300 215 165 132 95 36   8-Φ25 700 180
65 340 245 190 152 110 44   8-Φ30 750 230
80 390 260 205 168 130 46 3 8-Φ30 815 250
100 450 300 240 200 160 48 3 8-Φ34 860 390
125 525 355 285 238 190 60 3 8-Φ41 970 450
150 600 390 318 270 205 66 3 12-Φ41 1224 748
200 750 480 400 345 275 78 3 12-Φ48 1490 1073



Z941H—200　　Z941Y—200I　　　　　　　(20.0Mpa)



公称 通径 DN(mm) 尺　　寸(mm) 重量 (kg)
L D D1 D2 D8 b f Z-Φd H
50 350 210 160 128 95 40 3 8-Φ27 712
65 410 260 203 165 110 48 3 8-Φ30 765
80 470 290 230 190 160 54 3 8-Φ30 850
100 550 360 292 245 190 66 3 8-Φ34 980
125 650 385 318 270 205 76 3 12-Φ41 1080
150 750 440 360 305 240 82 3 12-Φ48 1140



Z941Y—250　　　　　　　　　　　　　　(25.0Mpa)



公称 通径 DN(mm) 尺　　寸(mm) 重量 (kg)
L D D1 D2 D8 b f Z-Φd H
200 950 485 400   260 100 3.5 12-Φ42 1820 1619



五、订货须知

1.产品型号与名称

2.公称通径DN(mm)

3.公称压力

4.温度范围

5.阀体材质

6.介质种类

7.阀前后压力(压差)

8.控制信号

9.执行机构要求

10.其它特殊要求
