PB- I /PB-Ⅱ平板闸门

　　PB- I/PB-Ⅱ平板闸门是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。广泛适用于冶金、矿山、建材、粮食、化工等行业。PB- I平板闸门配备电动、气动、电液动推杆作为驱动装置，是控制流量大小，切断迅速的设备。



结构特点:

　　PB- I/PB-Ⅱ平板闸门具有结构简单，操作自如，密封性能优良，局部阻力损失小，切断快，维护保养方便，不易变形等特点。



工作原理:



　　平板闸门主要由执行机构、阀体、插板、密封装置、行程开关等部件组成。 运行时输出指令(电源或气源)给执行机构，由执行机构芾动插板向外推出，达到工况需要位置，转动行程开关停止，由行程开关反馈信号(开关信号)给控制室。反之则关闭插板阀(向内推进)。

公称压力 介质流速 适用温度 适用介质
0.05MPa ≤28m/s ≤350℃ ≤500℃ 空气、粉尘气体、固体粉料、晶体料




传动装置参数

规格 Specification 200~450 500-630 700~900 1000-140
电动推杆Motorized handspike DT I A63-M P: 0.19KW DT II A63-M P: 0.25KW DT II A250-M P: 0.37KW DT II A500-M P: 0.75KW
气动推杆Pneumatic handspike 10A-5TC50B 10A-5TC63B 10A-5TC80B 10A-5TC100B
电液推杆Motorized and hydraulic handspike DYT100 P:0.37KW DYT300 P:0.37KW DYT500 P:0.55KW



1



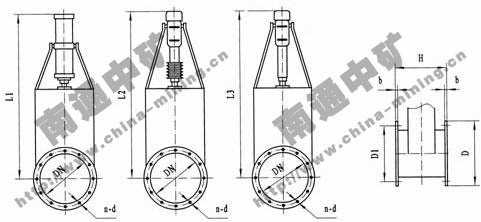

PB-I 连接尺寸：

DN D D1 b H n-d L1 L2 L3
200 280 245 6 250 8-Φ10 960 1270 1320
250 350 305 6 250 12-Φ10 1170 1480 1530
300 400 355 6 250 12-Φ10 1320 1630 1680
350 450 405 6 250 12-Φ12 1470 1780 1830
400 500 455 6 250 16-Φ12 1620 1930 1980
450 550 505 8 250 16-Φ12 1770 2080 2130
500 600 555 8 250 20-Φ14 1930 2220 2280
560 660 615 8 250 20-Φ14 2110 2400 2460
600 700 655 8 350 20-Φ14 2230 2520 2580
630 730 685 8 350 20-Φ14 2320 2610 2670
700 800 755 8 350 20-Φ14 2550 2820 2880
750 850 805 10 350 20-Φ14 2700 2970 3030
800 900 855 10 350 24-Φ14 2850 3120 3180
850 950 905 10 350 24-Φ14 3000 3270 3330
900 1000 955 10 350 24-Φ14 3150 3420 3480
1000 1130 1070 12 450 28-Φ18 3540 3940 3880
1100 1230 1170 12 450 28-Φ18 3840 4240 4180
1200 1330 1270 12 450 28-Φ18 4140 4540 4480
1300 1430 1370 12 450 32-Φ18 4440 4840 4780
1400 1530 1470 12 450 36-Φ18 4740 5140 5080



PB-Ⅱ 连接尺寸：

AxA BxB CxC b H n-d L1 L2 L3
200x200 245x245 280x280 4 250 8-Φ10 960 1270 1320
250x250 305x305 350x350 4 250 12-Φ10 1170 1480 1530
300x300 355x355 400x400 4 250 12-Φ10 1320 1630 1680
350x350 405x405 450x450 4 250 12-Φ12 1470 1780 1830
400x400 455x455 500x500 4 250 16-Φ12 1620 1930 1980
450x450 505x505 550x550 4 250 16-Φ12 1770 2080 2130
500x500 555x555 600x600 4 250 20-Φ14 1930 2220 2280
560x560 615x615 660x660 4 250 20-Φ14 2110 2400 2460
600x600 655x655 700x700 6 350 20-Φ14 2230 2520 2580
630x630 685x685 730x730 6 350 20-Φ14 2320 2610 2670
700x700 755x755 800x800 6 350 20-Φ14 2550 2820 2880
750x750 805x805 850x850 6 350 20-Φ14 2700 2970 3030
800x800 855x855 900x905 6 350 24-Φ14 2850 3120 3180
850x850 905x905 950x955 6 350 24-Φ14 3000 3270 3330
900x900 955x955 1000x1000 6 350 24-Φ14 3150 3420 3480
1000x1000 1070x1070 1130x1130 6 450 28-Φ18 3540 3940 3880
1100x1100 1170x1170 1230x1230 6 450 28-Φ18 3840 4240 4180
1200x1200 1270x1270 1330x1330 6 450 28-Φ18 4140 4540 4480
1300x1300 1370x1370 1430x1430 6 450 32-Φ18 4440 4840 4780
1400x1400 1470x1470 1530x1530 6 450 36-Φ18 4740 5140 5080
