FLD\FKQ-N流量阀、开关阀

流量控制阀和回转阀设计科学合理、机构紧凑、阀芯开有U型槽口，调节槽开度可进行流量控制，指示盘可指示阀芯开度，阀芯与电动执行机构的联轴器增设安全销，保证阀芯和执行机构不受损坏，在阀的进口设有衬垫，将阀体与阀芯隔开, 衬垫与阀芯之间径向间隙可调整，以保证阀芯运转的灵活性。流量控制阀配用DKJ执行器。回转阀配用10-5A气气动推杆。

关键词：

重型机械 | 电站辅机 | 工程总包 | 矿山机械 | 环保设备

所属分类：

服务热线：

FLD\FKQ-N流量阀、开关阀

一、概述

　　流量控制阀用做控制库底卸出的物料量，通常与回转阀一起使用。物料先通过一段小斜槽 ,使物料流态化，然后进人流量阀，这样可以避免流量控制部分形成料柱。流量控制阀由电动执行器调节开度，可实现远距离控制阀门的开度，以满足系统统计量的要求。回转阀主要在物料流量控制系统中作开关用，通常与电动流量控制阀串联配套使用。广泛适用于建材、冶金、化工、粮食、玻璃等行业。

二、结构特点

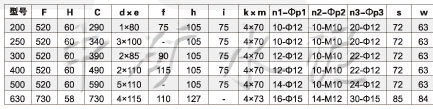

三、性能参数

四、工作原理

　　流量控制阀主要有机座、阀体、密封阀、衬套阀芯、轴承透气层、充气槽及传动装置组成。风机给予低压小容量空气，经通道口由充气槽充气，气体透过透气层，均匀向上喷吹，鼓动物料向上位移，物料自重下落时，由设备安装斜度而产生位移，不断重复致使物料向前位移。执行机构芾动联轴器阀芯动作，以调节物料流量。回转阀只作开关作用，通过电磁阀控制气动推杆4气源来指令推杆动作，完成切换动作。
