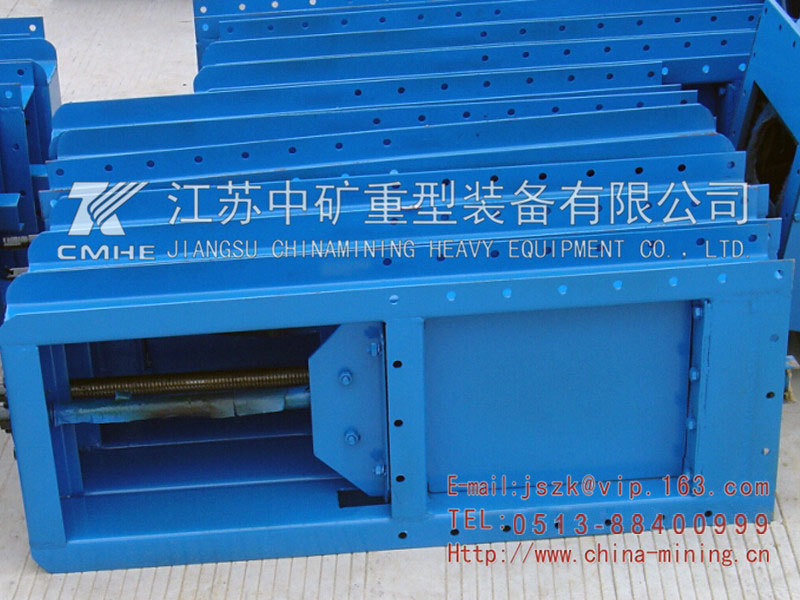

WCF-Z/X物料调节闸门(空气输送斜槽截流阀)

物料调节闸门采用优质碳钢焊接而成，分上下两个通道，下通道为充气层，上通道为输送物料层，中间为透气层。螺旋型闸板可任意调节闸门开度特别适用于无粘度的干燥粉料，细微颗粒料等。具有能耗小、无噪音、无污染、少维修、无卡阻、操作方便、使用寿命长等特点。

关键词：

重型机械 | 电站辅机 | 工程总包 | 矿山机械 | 环保设备

所属分类：

服务热线：

WCF-Z/X物料调节闸门(空气输送斜槽截流阀)

　　物料调节闸门是我公司根据气力输送工况需求研制的一种调节、切断型闸门，广泛适用于建材、冶金、矿山、轻工、玻璃等行业的气力输送系统。

结构特点:

性能参数

充气压力	耗气量	含水量	适用介质
0.005~0.01MPa	≈0.13~0.26m³/min	＜1%	水泥生料、水泥成品、滑石粉、铝土等

工作原理:

　　物料调节闸门由风机给予低压小容量空气经下通道入气口充气层充气，气体透过沸腾板均匀向上喷吹，鼓动物料向上位移，物料自重下落时由设备安装斜度而产生位移，不断重复致使物料向前位移。调节闸门由丝杆闸板及密封副等组成，由人工转动手轮带动丝杆旋转，使闸门随着螺旋丝杆产生位移，起到任意调节或切断的作用。

使用说明:

　　安装前请检查闸门内腔有无杂物附着，沸腾板受潮没有，如沸腾板受潮请更换后再进行安装，否则影响使用效果。检查各传动部分是否灵活可靠。法兰间连接需加密封垫片后再均匀拧紧螺栓。调试时，人工转动手轮，顺时针旋转为关，反之为开，运行无卡阻现象即可。

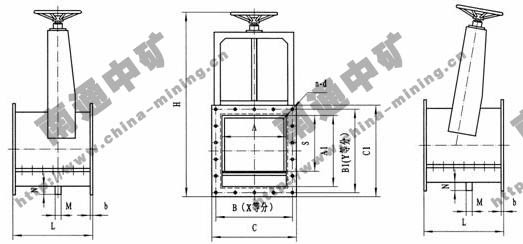

WCF外形图：

WCF_Z/X外形连接尺寸
