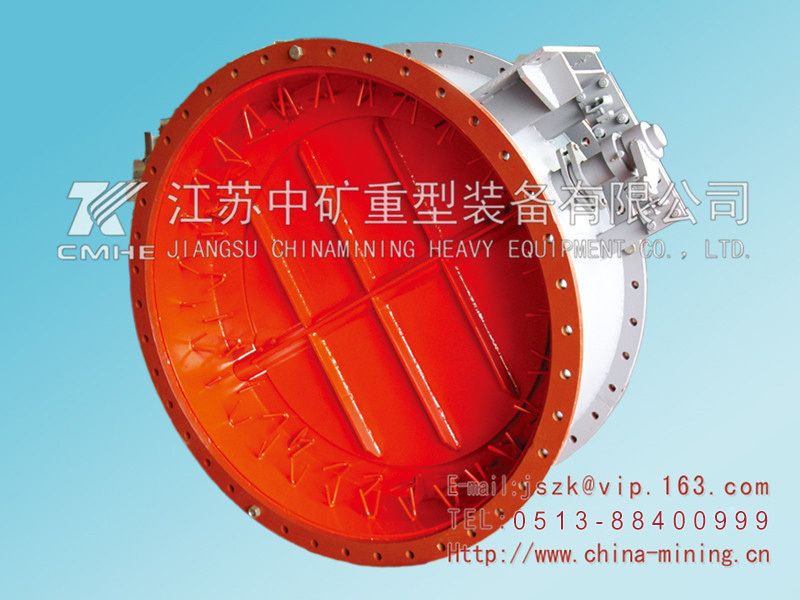

高温蝶阀
DTDA三偏心金属密封蝶阀采用了可浮动的密封环,密封环在阀体上可以依阀板关闭时推力适当调整自身的位置,这样可浮动的密封可以补偿阀门在不同工况(如高温)下产生的变形、热膨胀等因素,消除了对密封面的损坏。
关键词:
重型机械 | 电站辅机 | 工程总包 | 矿山机械 | 环保设备
所属分类:
服务热线:
高温蝶阀
1、可浮动补偿的密封环

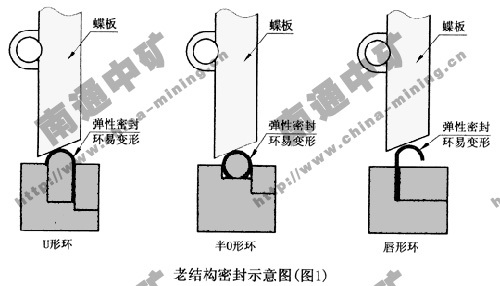

目前的金属密封蝶阀,高温调节型金属密封蝶阀密封结构主要有U形、半0形和唇形等弹性密封环,均存在着下列三缺点:
( 1 )密封环均为冲压成形,有严重的应力集中,在高温下,因材料退火,失去弹性引起阀门密封环变形而泄漏。
(2 )密封材料热处理硬度过硬,弹性不佳,脆性增加,当密封环座经常受蝶板挤压或在低温I况下容易造成阀座疲劳脆裂。
(3)上述三种结构目前采用直接冲压成形。只能制作小口径。大口径需通过冲压、定形、接头焊接来完成。这种制造工艺均存在接头焊接应力变形和焊接处不平引起泄漏,影响蝶阀的使用寿命。( 详见图1 )

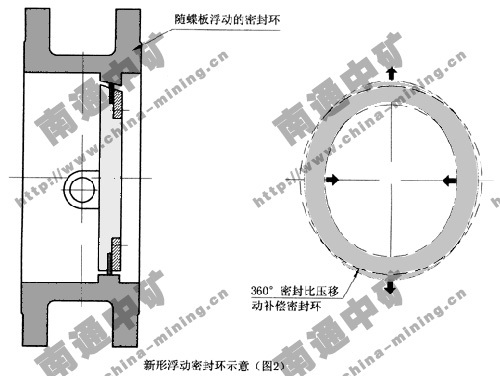

DTDA三偏心金属密封蝶阀采用了可浮动的密封环,密封环在阀体上可以依阀板关闭时推力适当调整自身的位置,这样可浮动的密封可以补偿阀门在不同工况(如高温)下产生的变形、热膨胀等因素,消除了对密封面的损坏。
密封吻合比压均匀,延长了密封件的使用寿命,提高了金属硬密封的密封效果。这种结构从本质上彻底解决了温度变化时密封泄漏的难题。( 详见图2)
